Ar Classe 0 para processos sensíveis à contaminação.

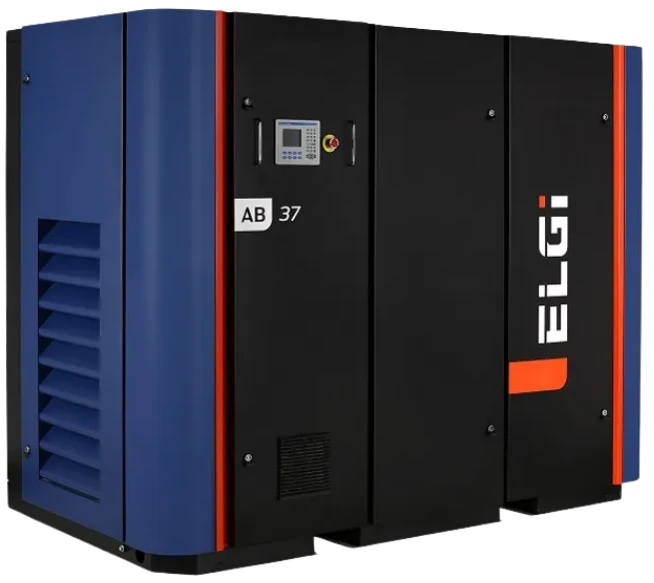

Os compressores de parafuso isentos de óleo ELGi Série AB utilizam água no processo de compressão para atender aplicações que exigem maior controle sobre o risco de contaminação por óleo. Na faixa brasileira de 11 a 110 kW, equivalente a 15 a 150 HP, a linha reúne compressão em estágio único, classificação Classe 0 e uma configuração compacta para diferentes demandas industriais.
Na faixa de 15 a 150 HP, a Série AB utiliza injeção de água e compressão em estágio único para gerar ar comprimido sem contato com óleo na câmara de compressão. A seleção deve considerar vazão, pressão, qualidade requerida e condições do sistema para equilibrar desempenho, espaço disponível e custo do ciclo de vida.
Na Série AB, a compressão ocorre em estágio único e utiliza um circuito fechado de água. O projeto combina rotores em aço inoxidável com revestimento proprietário, rotores sem contato e um caminho de ar e água protegido contra corrosão. O ar fornecido é Classe 0 conforme ISO 8573-1.
Na Série AB de 15 a 150 HP, a injeção de água coloca a unidade compressora e seus componentes em contato contínuo com o fluxo de ar e água. Por isso, o caminho interno utiliza materiais e proteções desenvolvidos para preservar as superfícies e apoiar a estabilidade do conjunto durante a operação.
Rotores em aço inoxidável: o material e o revestimento dos rotores são definidos para trabalhar no ambiente úmido existente dentro da câmara de compressão.
Superfícies protegidas: componentes do caminho de ar e água recebem soluções voltadas à resistência à corrosão e à preservação das condições internas do sistema.
Acompanhamento pelo Neuron 4: parâmetros, leituras e alarmes ajudam a monitorar o compressor e a organizar as intervenções relacionadas ao circuito e à manutenção.
Na Série AB, a água utilizada na compressão circula em um circuito fechado projetado para manter o processo controlado. O conjunto combina recirculação, múltiplas soluções de vedação e recursos de proteção para separar o ambiente da câmara dos componentes lubrificados.
Circuito fechado de água: a água permanece integrada ao sistema, circulando entre a compressão, a separação e o controle térmico.
Múltiplas soluções de vedação: barreiras internas ajudam a impedir que o óleo dos componentes lubrificados alcance a câmara de compressão.
Proteção em ambientes frios: intertravamento e sistema de aquecimento ajudam a evitar congelamento quando as condições de instalação exigem esse cuidado.

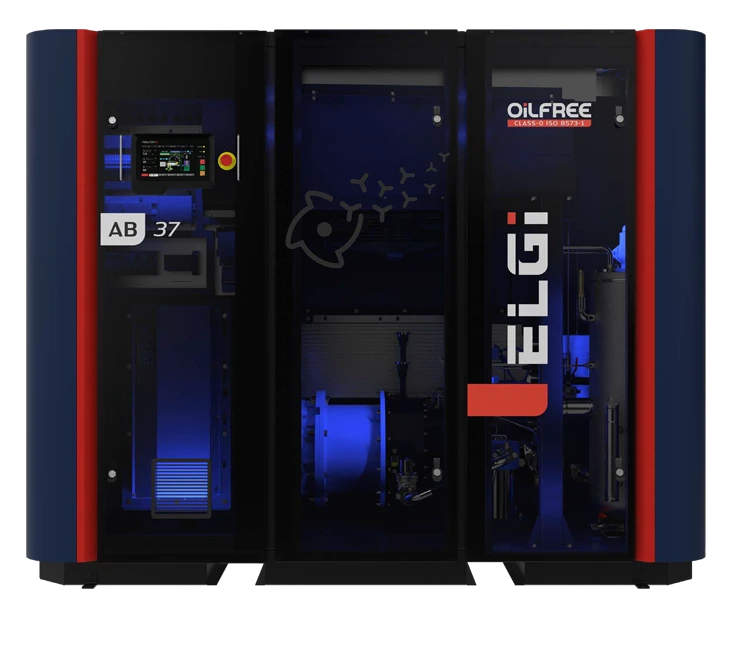

Conheça os principais conjuntos da Série AB de compressores isentos de óleo e entenda como água, rotores, materiais, vedação, modulação e controle trabalham em conjunto na geração de ar comprimido Classe 0.
A água participa da vedação e do controle térmico da compressão.
Na Série AB, a água é introduzida na câmara para absorver parte do calor gerado e auxiliar na vedação das folgas internas. O ar comprimido não entra em contato com óleo dentro da câmara de compressão.
Rotores não contatantes preparados para trabalhar no circuito com água.
Os rotores com perfil η-V são fabricados em aço inoxidável e recebem revestimento proprietário. Eles trabalham sem contato direto entre si, reduzindo o atrito dentro da unidade compressora.
A água participa da vedação e do controle térmico da compressão.
Na Série AB, a água é introduzida na câmara para absorver parte do calor gerado e auxiliar na vedação das folgas internas. O ar comprimido não entra em contato com óleo dentro da câmara de compressão.
Múltiplas barreiras entre a compressão e os circuitos lubrificados.
O conjunto utiliza diferentes soluções de vedação para separar a câmara de compressão dos componentes mecânicos que necessitam de lubrificação. Essa arquitetura contribui para o posicionamento Classe 0 da Série AB.
A velocidade acompanha as variações da demanda de ar.
Nas configurações equipadas com inversor, a velocidade do conjunto é ajustada conforme o consumo da instalação. O catálogo informa faixa de modulação de até 75%, sujeita ao modelo, à pressão e às condições de operação.
Compare potência, vazão FAD, pressão, dimensões, peso e nível de ruído dos modelos ELGi Série AB, com detalhamento das versões de velocidade fixa e VFD.
| ModeloClasse 0 | Potência | Vazão FAD | Pressão | Dimensõescm | Pesokg | RuídodB(A) | Versões | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HP / CV | kW | cfm | m³/min | psi g | bar g | C | L | A | ||||
| Modelo AB 11 | 15 | 11 | 29–51 | 0,82–1,44 | 100–150 | 7–10 | 198 | 119 | 161 | 1.040 | 72 | |
| Versão | HP | kW | cfm | m³/min | psi | bar | C | L | A | kg | dB(A) | Acionamento |
| AB 11 | 15 | 11 | 51 | 1,44 | 100–150 | 7–10 | 198 | 119 | 161 | 1.040 | 72 | Fixa |
| AB 11 | 15 | 11 | 36–51 | 1,02–1,44 | 100–150 | 7–10 | 198 | 119 | 161 | 1.040 | 72 | VFD |
| Modelo AB 15 | 20 | 15 | 34–84 | 0,96–2,38 | 100–175 | 7–12 | 198 | 119 | 161 | 1.050 | 72 | |
| Versão | HP | kW | cfm | m³/min | psi | bar | C | L | A | kg | dB(A) | Acionamento |
| AB 15 | 20 | 15 | 84 | 2,38 | 100–175 | 7–12 | 198 | 119 | 161 | 1.050 | 72 | Fixa |
| AB 15 | 20 | 15 | 40–84 | 1,13–2,38 | 100–175 | 7–12 | 198 | 119 | 161 | 1.050 | 72 | VFD |
| Modelo AB 18 | 25 | 18 | 51–104 | 1,44–2,94 | 100–175 | 7–12 | 198 | 119 | 161 | 1.125 | 72 | |
| Versão | HP | kW | cfm | m³/min | psi | bar | C | L | A | kg | dB(A) | Acionamento |
| AB 18 | 25 | 18 | 104 | 2,94 | 100–175 | 7–12 | 198 | 119 | 161 | 1.125 | 72 | Fixa |
| AB 18 | 25 | 18 | 31–104 | 0,88–2,94 | 100–175 | 7–12 | 198 | 119 | 161 | 1.125 | 72 | VFD |
| Modelo AB 22 | 30 | 22 | 63–125 | 1,78–3,54 | 100–175 | 7–12 | 198 | 119 | 161 | 1.145 | 72 | |
| Versão | HP | kW | cfm | m³/min | psi | bar | C | L | A | kg | dB(A) | Acionamento |
| AB 22 | 30 | 22 | 125 | 3,54 | 100–175 | 7–12 | 198 | 119 | 161 | 1.145 | 72 | Fixa |
| AB 22 | 30 | 22 | 33–125 | 0,93–3,54 | 100–175 | 7–12 | 198 | 119 | 161 | 1.145 | 72 | VFD |
| Modelo AB 30 | 40 | 30 | 120–180 | 3,40–5,10 | 100–150 | 7–10 | 233 | 124 | 186 | 1.473 | 72 | |
| Versão | HP | kW | cfm | m³/min | psi | bar | C | L | A | kg | dB(A) | Acionamento |
| AB 30 | 40 | 30 | 180 | 5,10 | 100–150 | 7–10 | 233 | 124 | 186 | 1.473 | 72 | Fixa |
| AB 30 | 40 | 30 | 80–180 | 2,26–5,10 | 100–150 | 7–10 | 233 | 124 | 186 | 1.473 | 72 | VFD |
| Modelo AB 37 | 50 | 37 | 132–216 | 3,74–6,12 | 100–175 | 7–12 | 233 | 124 | 186 | 1.575 | 72 | |
| Versão | HP | kW | cfm | m³/min | psi | bar | C | L | A | kg | dB(A) | Acionamento |
| AB 37 | 50 | 37 | 216 | 6,12 | 100–175 | 7–12 | 233 | 124 | 186 | 1.575 | 72 | Fixa |
| AB 37 | 50 | 37 | 74–216 | 2,09–6,12 | 100–175 | 7–12 | 233 | 124 | 186 | 1.575 | 72 | VFD |
| Modelo AB 45 | 60 | 45 | 168–255 | 4,76–7,22 | 100–175 | 7–12 | 233 | 124 | 186 | 1.586 | 72 | |
| Versão | HP | kW | cfm | m³/min | psi | bar | C | L | A | kg | dB(A) | Acionamento |
| AB 45 | 60 | 45 | 255 | 7,22 | 100–175 | 7–12 | 233 | 124 | 186 | 1.586 | 72 | Fixa |
| AB 45 | 60 | 45 | 72–255 | 2,04–7,22 | 100–175 | 7–12 | 233 | 124 | 186 | 1.586 | 72 | VFD |
| Modelo AB 55 | 75 | 55 | 199–327 | 5,64–9,26 | 100–175 | 7–12 | 255 | 164 | 193 | 2.425 | 75 | |
| Versão | HP | kW | cfm | m³/min | psi | bar | C | L | A | kg | dB(A) | Acionamento |
| AB 55 | 75 | 55 | 327 | 9,26 | 100–175 | 7–12 | 255 | 164 | 193 | 2.425 | 75 | Fixa |
| AB 55 | 75 | 55 | 161–327 | 4,56–9,26 | 100–175 | 7–12 | 255 | 164 | 193 | 2.425 | 75 | VFD |
| Modelo AB 75 | 100 | 75 | 298–440 | 8,44–12,46 | 100–175 | 7–12 | 255 | 164 | 193 | 2.624 | 75 | |
| Versão | HP | kW | cfm | m³/min | psi | bar | C | L | A | kg | dB(A) | Acionamento |
| AB 75 | 100 | 75 | 440 | 12,46 | 100–175 | 7–12 | 255 | 164 | 193 | 2.624 | 75 | Fixa |
| AB 75 | 100 | 75 | 167–440 | 4,73–12,46 | 100–175 | 7–12 | 255 | 164 | 193 | 2.624 | 75 | VFD |
| Modelo AB 90 | 125 | 90 | 405–485 | 11,47–13,73 | 100–150 | 7–10 | 304 | 187 | 198 | 3.292 | 75 | |
| Versão | HP | kW | cfm | m³/min | psi | bar | C | L | A | kg | dB(A) | Acionamento |
| AB 90 | 125 | 90 | 485 | 13,73 | 100–150 | 7–10 | 304 | 187 | 198 | 3.292 | 75 | Fixa |
| AB 90 | 125 | 90 | 231–485 | 6,54–13,73 | 100–150 | 7–10 | 304 | 187 | 198 | 3.292 | 75 | VFD |
| Modelo AB 110 | 150 | 110 | 420–560 | 11,89–15,86 | 100–150 | 7–10 | 304 | 187 | 198 | 3.425 | 79 | |
| Versão | HP | kW | cfm | m³/min | psi | bar | C | L | A | kg | dB(A) | Acionamento |
| AB 110 | 150 | 110 | 560 | 15,86 | 100–150 | 7–10 | 304 | 187 | 198 | 3.425 | 79 | Fixa |
| AB 110 | 150 | 110 | 242–560 | 6,85–15,86 | 100–150 | 7–10 | 304 | 187 | 198 | 3.425 | 79 | VFD |
* Dados técnicos de referência para rede de 60 Hz, conforme as informações do material recebido. A Série AB é posicionada como Classe 0 conforme a ISO 8573-1. O portfólio pode alcançar até 14 bar, mas as versões apresentadas nesta tabela possuem faixas indicadas de 7 a 12 bar. Vazão, pressão, dimensões, peso e recursos variam conforme o modelo e a configuração; valide o dimensionamento com a equipe da Arsystem Compressores.
Invista em um compressor de parafuso com injeção de água, desenvolvido para processos que exigem maior controle sobre o risco de contaminação por óleo. Solicite uma proposta comercial para a Série AB de 15 a 150 HP.
