Diagnóstico eletrônico para avaliar controladores, IHMs e módulos de comando antes da substituição completa.

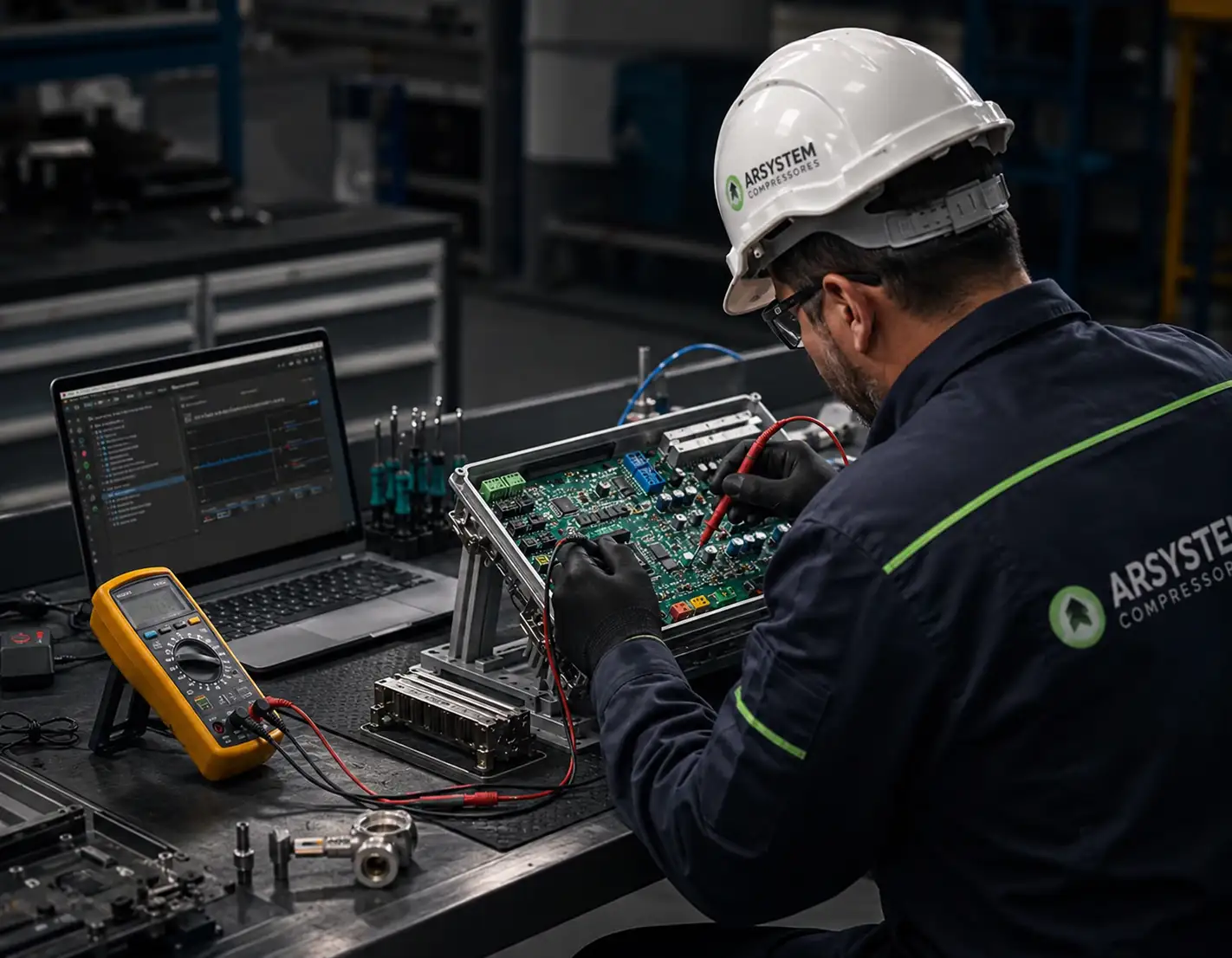

Diagnóstico eletrônico em bancada
01Conceito e causas
O que é o módulo eletrônico do compressor e
por que ele falha
O módulo eletrônico funciona como o centro de controle do compressor. Ele recebe sinais de pressão, temperatura e proteção, executa a lógica de partida, carga e alívio, aciona componentes e registra condições de alarme.
Mesmo quando a parte mecânica está em boas condições, uma falha no controlador ou na IHM pode impedir a partida, interromper a operação ou apresentar informações incorretas ao operador.
Variações de tensão, surtos elétricos, temperatura elevada, vibração, poeira, umidade, oxidação, conexões deficientes e o envelhecimento dos componentes estão entre as causas que podem danificar o circuito.
Um sintoma eletrônico não condena o módulo por si só. Alimentação, proteções, sensores, cabos, conectores e componentes comandados precisam ser verificados antes da definição do reparo.
02Sintomas e diagnóstico
Como identificar a falha e confirmar se
o defeito está no módulo
O diagnóstico começa no compressor e no painel elétrico. A análise precisa separar uma falha interna do módulo de problemas externos que produzem sintomas semelhantes.
Alimentação e proteções
Medição da tensão, análise das fontes internas e conferência de fusíveis, disjuntores e proteções do circuito.
Sensores e sinais
Verificação dos sinais de pressão, temperatura e demais entradas antes de atribuir a falha ao controlador.
Cabos e conectores
Inspeção de terminais, chicotes, oxidação, mau contato, rompimentos e alterações feitas na instalação.
Entradas e saídas
Teste dos comandos relacionados a contatores, válvulas, relés, alarmes e permissivos de operação.
Comunicação
Avaliação da IHM e das interfaces de comunicação com inversor, supervisório ou CLP, quando existentes.
Placa eletrônica
Inspeção visual e testes em bancada para localizar aquecimento, corrosão, trilhas danificadas e componentes avariados.
Somente após essas verificações é possível definir se o módulo deve seguir para recuperação em bancada, se outro componente precisa ser corrigido ou se a substituição é a opção mais segura.
03Recuperação ou substituição
Como funciona a recuperação e quando
a substituição é necessária
Quando a recuperação é viável, o escopo pode incluir limpeza técnica, tratamento de oxidação, correção de trilhas e conectores, substituição de componentes danificados, revisão de soldas e testes dos circuitos afetados.
Configurações e parâmetros podem ser preservados ou restaurados quando o equipamento, os dados e os recursos disponíveis permitem esse procedimento. Os testes finais são definidos conforme a arquitetura e as condições de simulação de cada módulo.
A substituição pode ser mais segura quando há carbonização extensa, corrosão severa, dano em processador ou memória, perda de programação sem possibilidade de restauração, placa multicamada comprometida ou ausência de componentes compatíveis.
Sinais para avaliação
Quando solicitar um diagnóstico eletrônico
IHM apagada, piscando ou travada
A tela não inicializa corretamente, reinicia ou deixa de responder aos comandos.
Alarmes recorrentes
Códigos de falha retornam mesmo após a verificação das condições mecânicas e elétricas relacionadas.
Compressor não parte
O equipamento permanece bloqueado mesmo com alimentação, permissivos e cadeia de proteção conferidos.
Leituras instáveis
Pressão, temperatura ou outros sinais aparecem fora da faixa ou variam sem correspondência com o processo.
Perda de comunicação
O controlador deixa de se comunicar com a IHM, inversor, supervisório ou CLP.
Teclas sem resposta
Botões e comandos deixam de atuar ou funcionam de maneira intermitente.
Sinais visíveis na placa
Oxidação, escurecimento, odor de queimado ou componentes danificados justificam análise especializada.
Falha após evento elétrico
O defeito aparece depois de oscilação de tensão, surto, curto-circuito ou intervenção no painel.
Esses sinais ajudam a orientar a investigação, mas não confirmam isoladamente a falha do módulo. Registre o código de alarme e as condições em que o problema acontece para facilitar o diagnóstico.
O módulo apresentou falha?
Envie a marca, o modelo, fotos do painel e o código de alarme para solicitar uma avaliação.
É o conjunto de controle responsável por receber sinais, executar a lógica de funcionamento, comandar partidas, carga e alívio, monitorar proteções e apresentar alarmes na interface do equipamento.
02Módulo eletrônico e placa eletrônica são a mesma coisa?
Os termos podem ser usados de formas diferentes conforme o fabricante. O módulo pode reunir uma ou mais placas, fonte, interface, memória, entradas, saídas e comunicação em um mesmo conjunto.
03Quais sinais podem indicar falha no módulo?
IHM apagada ou travada, alarmes recorrentes, leituras incoerentes, comandos sem resposta, perda de comunicação e falha de partida podem justificar diagnóstico. Esses sintomas também podem ter causas externas.
04Como saber se o defeito está realmente no módulo?
É necessário conferir alimentação, proteções, sensores, cabos, conectores, entradas, saídas e comunicação. Depois, a análise em bancada ajuda a localizar a origem da falha.
05Todo módulo eletrônico pode ser recuperado?
Não. A viabilidade depende do componente afetado, do estado da placa, da disponibilidade de peças e dados técnicos, da possibilidade de testes e da segurança da intervenção.
06A recuperação inclui reprogramação?
Programação, parametrização ou restauração de dados só entram no escopo quando são necessárias, tecnicamente possíveis e há recursos compatíveis com o modelo avaliado.
07Quando a substituição é mais indicada?
A substituição pode ser recomendada quando há dano extenso, carbonização, corrosão severa, falha em processador ou memória, perda irrecuperável de dados ou indisponibilidade de componentes compatíveis.
08Quanto tempo leva o serviço?
O prazo é definido após o diagnóstico e varia conforme o defeito, a disponibilidade de componentes, o modelo do módulo e os testes necessários.
09A Arsystem avalia módulos de compressores ELGi?
Módulos utilizados em compressores ELGi podem ser avaliados conforme modelo, configuração, condição encontrada e disponibilidade dos recursos necessários.
10A Arsystem atende módulos de outras marcas?
Sim, mediante análise individual. A viabilidade depende da arquitetura, do fabricante, do modelo, do defeito e da disponibilidade de componentes e informações técnicas.
11É necessário levar o compressor completo?
Em alguns casos o módulo pode ser removido para análise em bancada. A retirada, o registro dos parâmetros e a reinstalação precisam ser feitos com segurança; conforme a falha, também pode ser necessária avaliação no equipamento.
12O módulo recuperado fica igual a um novo?
Não é correto prometer equivalência automática. O resultado depende da condição inicial, do escopo executado e dos testes possíveis para cada modelo.
